產品名稱：LLQ系列智能氣體腰輪（羅茨）流量計
一. 概述
LLQ系列智能氣體腰輪（羅茨）流量計是是集流量、溫度、壓力檢測功能于一體，能自動、準確地檢測被測介質的溫度、壓力和流量值，并能進行溫度、壓力、壓縮因子自動補償。并直接顯示標準狀態下（Pb=101.325kPa，Tb=293.15K）的介質體積流量，是一款既能就地顯示各種參數又有多種信號遠傳輸出的、可廣泛應用于石油、化工、冶金、制藥以及城市燃?xì)廨斉涔芫W(wǎng)各種氣體計量和流量控制場合的理想儀表。
二．產品主要特點
◆ 內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。4
◆ 流量范圍寬，重復性好，精度高（常規出廠檢測1.5級，根據客戶特殊要求，可以做1.0級，0.5級），壓力損失小，始動流量計小。
◆ 采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使儀表集成度和可靠性更高，運算更精確。
◆ 特有的壓力、溫度傳感器故障自診斷功能，并能通過設置清晰簡明地顯示于LCD屏上。
◆ 按流量信號，可將儀表系數分八段自動修正。
◆ 超低功耗，一節3.6V鋰電池可連續使用3年以上，并具有電池欠壓報警輸出功能，更適合與IC卡管理系統的配套使用；
◆ 特有時間顯示及實時數據存儲之功能，在斷電情況下能保證內部參數不會丟失，可永久性保存。
◆ 儀表具有防爆及防護功能。
◆ -35~+80℃全視角大液晶顯示，表頭（方型）可任意0℃～300℃旋轉，安裝使用簡單方便。并具有密碼保護功能，可防止參數修改。
◆ 信號輸出可為：三線制脈沖信號、兩線制或三線制4-20mA電流信號。
上下限報警、RS485通訊輸出。
配套IC卡脈沖當量輸出（脈寬可調制）。
三. 結構與工作原理

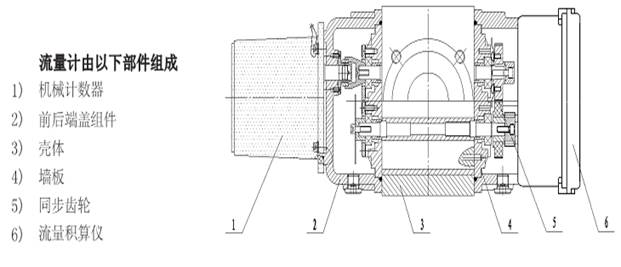

3.1 流量計結構圖（見下圖）
根據電磁感應原理，利用磁電轉換器從同步轉動的齒輪上安裝的相互磁性相反的磁鐵感應出流量與體積成正比的脈沖信號，改信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上。

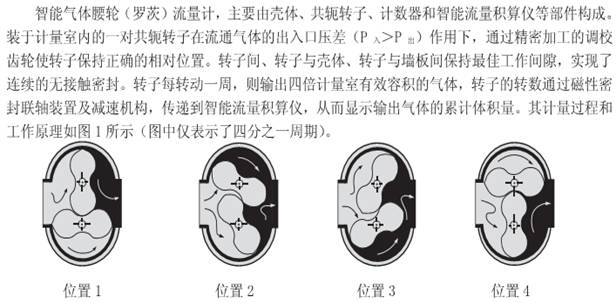

3.2 工作原理
圖1 氣體腰輪流量計工作原理
3.3 流量積算儀工作原理

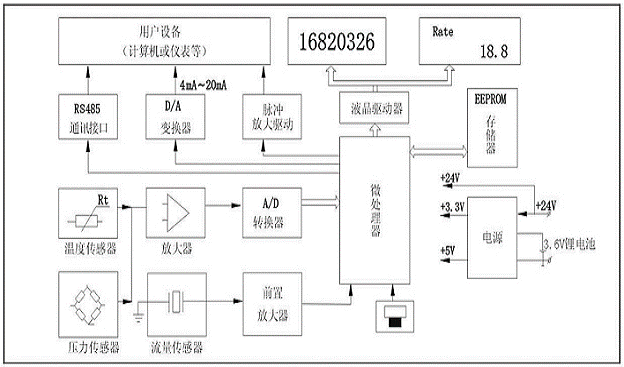

流量積算儀的工作原理框圖如下圖所示。微處理器接收來自前置放大器的脈沖信號和經A/D轉換器得到的溫度及壓力信號，經過運算最終得到瞬時流量、累積流量、壓力和溫度值。同時在LCD上顯示這些參數。并經轉換后輸出脈沖信號、4-20mA信號遠傳給用戶計算機，也可通過RS485接口實現與
上位機之間的通信。流量積算儀原理圖如下：
 3.4 流量計壓力損失
3.5 流量積算儀由溫度壓力檢測模擬通道、流量傳感器通道及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正。

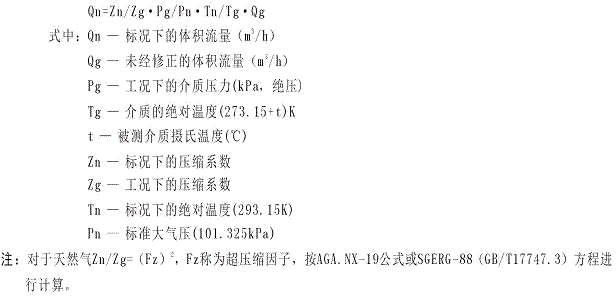

氣態方程如下：
四、主要技術參數

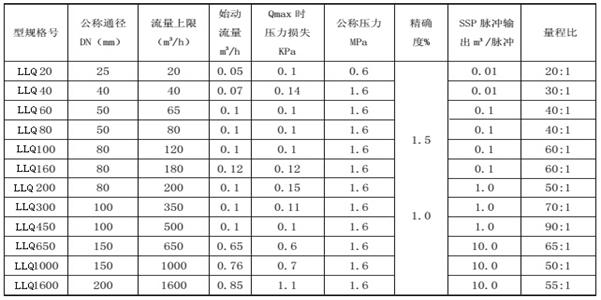

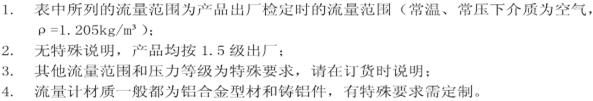

4.1 流量計規格、基本參數和性能指標
4.2 標準狀態條件
P=101.325Kpa
T=293.15K （20℃）

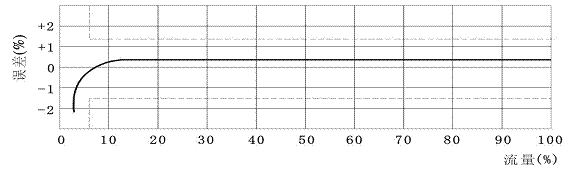

4.3 流量計典型誤差曲線 見下圖
典型誤差曲線圖
4.4 使用條件
◆ 環境溫度： -30℃～+60℃；
◆ 介質溫度： -20℃～+80℃；
◆ 大氣壓力： 70KPa～106KPa；
◆ 相對濕度： 5%～95%；
4.5 電氣性能指標
工作電源：外電源+24VDC，適用于脈沖輸出、4-20mA輸出、RS485通訊輸出；
內電源3.6V鋰電池（ER26500）；
整機功耗：外電源<1W；
內電源<0.3W,鋰電池可連續使用三年以上；
輸出信號：工況脈沖信號、與標準體積流量成正比的頻率信號、4-20mA信號、定量脈沖信號（與IC卡配套使用）、上下限報警信號、RS485數據通信；
4.6 防護等級：IP65；
4.7 防爆等級：隔爆型設計；
4.8 顯示方式
大屏幕全視角LCD顯示，顯示溫度、壓力、工況流量百分比、標況，瞬時及累積流量；如下圖：
五. 外形尺寸及安裝

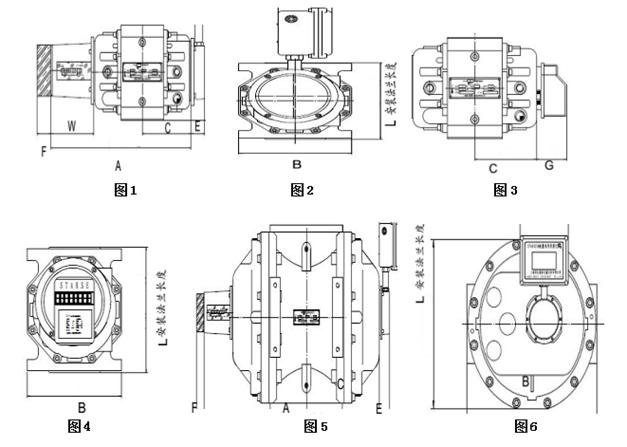

5.1 流量計外心尺寸

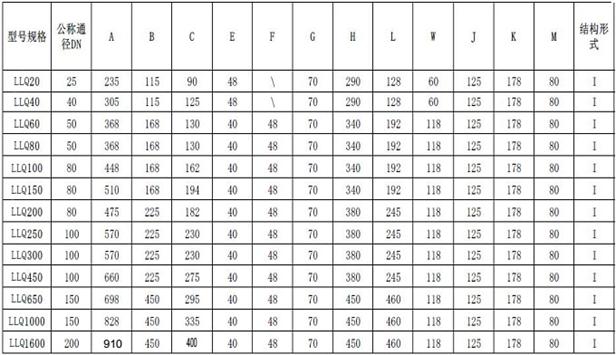

5.2 流量計安裝尺寸
注：流量計安裝采用管道法蘭標準GB/T9113~9115-2010。
|
